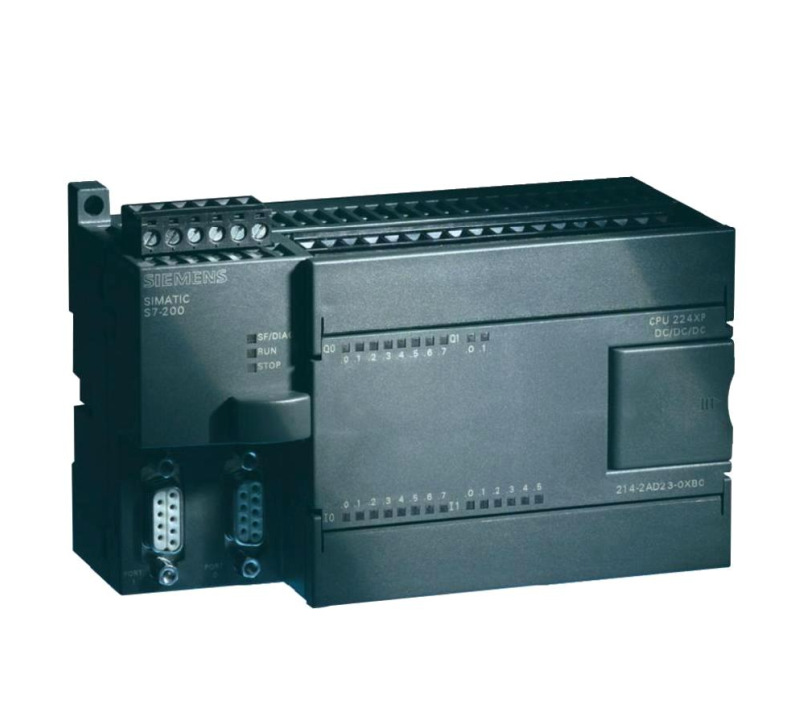

西門子CPU模塊6ES72315ND320XB0

S7-200PLC提供了通訊功能。S7-200通訊模塊,S7-200模塊，S7-200模塊代理可以在1.2至187.5kbaud數據傳輸率情況下操作集成的RS485接口：當統總線達126參與者時：編程設備，SIMATICHMI產品和CPU可順利聯網。在純粹的S7-200網絡中，通過集成的PPI協議實現。S7-200通訊模塊,S7-200模塊,S7-200模塊代理，在由*集成的自動化器件組成的網絡中SIMATICS7-300/400或SIMATICHMI，將7-200CPU集成為MPI從站。在高達115.2kbaud的可自由編程模式中，采用用戶特定協議如ASCII（這支持與調制解調器，打印機，條形碼閱讀器，個人PC，第三方PLC以及任何其他設備的互連）。使用USS協議指令，可以控制32個變頻器，無需額外的硬件。
S7-200通訊模塊MicroPLC提供了的通訊功能。
可以在1.2至187.5kbaud數據傳輸率情況下操作集成的RS485接口：
·當統總線達126參與者時：編程設備，SIMATICHMI產品和CPU可順利聯網。在純粹的S7-200網絡中，通過集成的PPI協議實現。在由*集成的自動化器件組成的網絡中，如SIMATICS7-300/400或者SIMATICHMI，將7-200CPU集成為MPI從站。
·在達115.2kbaud的可自由編程模式中，采用用戶特定協議如ASCII（這支持與調制解調器，打印機，條形碼閱讀器，個人PC，第三方PLC以及任何其他設備的互連）。使用USS協議指令，多可以控制32個變頻器，無需額外的硬件。
可以通過Modbus協議指令建立與ModbusRTU網絡的連接。
調制解調器通訊
通過有線或無線網絡的調制解調器，在世界上幾乎任何地方均可以訪問S7-200CPU。
·遠程服務：現代通訊選項有助于避免昂貴的。只需兩個調制解調器即可實現遠程使用完整的功能，如程序轉移、狀態或控制；各種通訊工具都集成在一起作為標準功能。本地調制解調器可作為外置調制解調器使用。
·遠程控制：您可以通過調制解調器呼叫消息和實測值，以及定義新的設定點或命令。在這種情況下，一個基站S7-200可以控制幾乎無限數量的遠程站點。可以自由選擇數據傳輸?shù)膮f(xié)議，例如：文字信息直接到手機上，錯誤信息到機或ModbusRTU。
快速PROFIBUS連接
通過EM277通訊模塊可以運行222以上所有CPU，作為PROFIBUSDP網絡上的標準從站，傳輸速率達12Mbit/s。S7-200對更水平PROFIBUSDP控制水平的開放特點，確保您可以將單臺機器集成到生產線中。使用EM277擴展模塊，您可以實現配備了S7-200的單獨機器的PROFIBUS能力。
功能大的AS-Interface連接
在AS-Interface網絡上CP243-2將從CPU從222上升到功能大的主站。根據新的AS-V2.1接口規范，可以多連接62個站，甚至易于集成的模擬傳感器。使用AS-Interface，可以在配置中多連接248個DI+186DO。大62站的數量多可以包括31個模擬模塊。方便AS-Interface接口向?qū)еС謴恼竞妥x/寫入數據的配置。
設計和功能西門子CPU模塊6ES72315ND320XB0
內置的RS485接口可以工作在數據傳輸速率達187.5kbit/s的情況下工作，其功能如下：
·作為一個大擁有126個站點的系統總線。在這種容量中，可以連網編程設備，SIMATICHMI產品和SIMATICCPU，沒有任何問題。集成的PPI協議用于純的S7-200支持來自一個端口多臺主機的網絡。在其他器件（SIMATICS7-300/400和SIMATICHMI等）組成的網絡中，將S7-200CPU集成為MPI的從站。
·在Freeport模式（達115.2kbaud）中，采用用戶特定的協議（例如ASCII協議）這意味著SIMATICS7-200對連接的任何設備都是開放的，例如，它可以連接一個調制解調器，條碼掃描儀，PC，非PLC等等。通過驅動器用的USS協議，多可以控制32臺變頻器，無需額外的硬件。
·包括在該包中的ModbusRTU庫還可以作為主站或從站連接到一個ModbusRTU網絡。帶有PCAccess的OPC驅動器
PCAccess是S7-200和所連接PC之間數據交換的理想基礎-與通訊鏈路選擇無關（PPI，調制解調器，以太網/ITCP）。作為一個OPC服務器，PCACCESS使您可以使用MicrosoftExcel寫或讀S7-200數據，或任何其它OPC客戶端應用程序。
作為一個OPC客戶端，它可用于ProToolPro，WinCCflexibleRT，WinCC等使用達8個連接的容量，可以從一個位置實現配置、編程和監控，節省了時間。通過FTP，HTTP，Java和電子郵件方式允許將PLC連接到不同計算機的簡單的通用連接，InternetTechnology模塊CP243-1IT還為您提供快速訪問功能。以太網模塊CP243-1可以通過以太網快速訪問S7-200的過程數據，進行歸檔或進一步處理。STEP7-Micro/WIN的配置支持確保簡單的調試和方便的診斷方案。
一體化PPI接口
一體化PPI接口作為S7-200system總線或自由編程接口-用于連接打印機，條碼掃描儀等
PROFIBUSDP從站EM277
通過PROFIBUSDP從站模塊，CPU222以上的PROFIBUS能夠
USS協議使用CPU的下列資源：1）USS協議占用PLC的通訊端口0或1，使用USS——INIT指令可以選擇PLC的端口是使用USS協議還是PPI協議，選擇USS協議后PLC的相應端口不能在做其它用途，包括與STEP7-WICRO/WIN32的通訊，只有通過執行另外一條USS指令或?qū)LC——CPU的模式開關撥到RUN或STOP狀態，才能鐘新在進行PPI通訊，當PLC和與變頻器通訊中斷時，變頻器將停止運行，所以在本例中選擇CPU226因為它有兩個通訊端口，當個口用于USS通訊時，第二個端口可以用于程序監控，USS指令要占用2300～3600字節的程序存儲空間和400個字節的變量存儲區間2）變頻器的通訊與CPU的掃描時異步的，完成一次變頻器的通訊通常需要幾個CPU的掃描周期，通訊時間和鏈路上變頻器的臺數、波特率和掃描周期有關，本例中通訊的波特率設定為19200，變頻器的臺數為3臺，經實際調試檢測通訊時間大約為50ms.
單元過熱。
單元內散熱器上裝有溫度開關(常閉點)，溫度超過85℃時，溫度繼電器常閉點斷開，報單元過熱故障。
檢查柜頂風機是否工作正常、單元柜風機開關是否跳閘、過濾網是否堵塞(拿一張A4紙置于過濾網上，看是否能吸附，否則需要清潔過濾網);是否長期工作于過載狀態、環境溫度是否過高(環境溫度應低于45℃，否則需要加強通風)，墻上安裝通風機或柜頂安裝風道或安裝制冷設備;
單元控制板壞，檢查功率單元溫度繼電器是否正常。
25.運行頻率與給定頻率不一致。
這種情況有以下幾種原因加減速過程中，受加減速時間的限制，輸出頻率到達給定頻率有一個過程;
系統電壓過高時減速，變頻器出于自身保護的要求，此時頻率不能停留在一個數值點上，以避免直流母線過壓保護。此時建議將變壓器分接頭接到105%上;變頻器輸出電流超過設置的限流電流值，變頻器自動降頻以降低輸出電流，避免過流保護跳閘。這種情況一般出現在輸入電壓過低或負載突增時;

瞬時停電時，為了維持電機在可控狀態，變頻器將自動減速，從電機處獲得能量;霍爾元件、單元檢測板或是信號板發生故障。
